Волноотбойные стены сооружаются для защиты от волнения береговых уступов или земляного полотна примор­ских железных и автомобильных дорог, поэтому часто такие стены называются подпорно-волноотбойными. Волноотбой­ные стены допускается, по возможности, возводить под защи­той пляжа шириной, достаточной для гашения расчетных волн, в комплексе с бунами или волноломами. При проекти­ровании волноотбойных стен, кроме требований данного раз­дела, следует учитывать рекомендации действующих строи­тельных норм и правил по проектированию подпорных стен. Самая актуальная информация лазерная сварка металла услуги здесь.

При назначении планового положения волноотбой­ных стен должно учитываться не только современное состоя­ние берега, но и ожидаемые его изменения в будущем. Поло­жение волноотбойных стен в плане должно совпадать с лини­ей, за которую дальнейший размыв берега не допустим по ус­ловиям эксплуатации защищаемых объектов и сооружений.

При проектировании волноотбойных стен следует учитывать, что вызываемое стенами отражение волн, в осо­бенности на берегах с дефицитом наносов и узкими пляжами, приводит к усилению размыва пляжевой полосы как непо­средственно перед стенами, так и на низовом участке берега. Поэтому в проекте должны быть предусмотрены мероприятия по сохранению и расширению пляжа перед стеной с помощью бун или подводных волноломов с траверсами.

Если ширина пляжа перед стеной не обеспечивает волногашение и не возможно обеспечить ее увеличение, необ­ходимо принимать меры по защите стен от подмыва выклад­кой прислоненных к стене волногасителей в виде призм из фасонных массивов или камня, возведением берм, шпунтовых ограждений и др.

Отметка верха стены должна соответствовать расчет­ным значениям уровня моря и элементов волн (см. табл. 6.1), а также с учетом высоты надвига льда. Возвышение гребня стены Zv, м над расчетным уровнем моря рекомендуется при­нимать по формуле:

где: гс - запас, принимаемый для сооружений II класса капи­тальности - 1,5, III класса - 1,0, IV класса - 0,7 м.

В условиях открытых приглубых берегов бесприливных мо­рей величину Zv для всех классов капитальности в первом приближении следует принимать не менее 3,5 м.

7.9.6. Для уменьшения высоты наката штормовых волн и устранения переливов воды через гребень волноотбойной сте­ны ее морской части (лицевой грани) следует придать плавное криволинейно очертание с горизонтальным заложением :

где Zk - высота криволинейной части профиля

Нижний отрезок криволинейного профиля не должен быть круче 35°. Верхняя часть лицевой грани должна быть с волноотражающим карнизом.

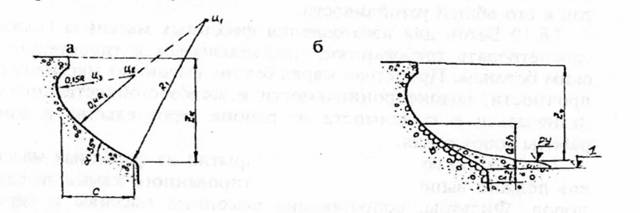

Рисунок 2 - Волнозащитная стена с волноотбойным устройством:

а - очертание передней грани стены; б - облицовка передней грани

стены; 1 - средний уровень моря

Волноотбойные стены с поперечным сечением, при­нятым в соответствии с требованиями, долж­ны быть устойчивыми под воздействием расчетных волновых нагрузок в случае отсутствия пляжа и засыпки за их береговой гранью в процессе строительства.

Эффективность работы волноотбойных стен и волногасящих вспомогательных прикрытий перед стеной в ответствен­ных случаях должна быть проверена на гидравлической моде­ли.

Глубину заложения подошвы фундамента волноот­бойных стен следует назначать в зависимости от класса капи­тальности сооружения в соответствии.

Лицевые (морские) грани волноотбойных стен, под­вергающиеся волновым ударам, следует защищать облицовкой из высокопрочных материалов с обеспечением стойкости швов. Облицовка стен, сооружаемых на галечных берегах, при ширине пляжа менее расчетной в зависимости от местных ус­ловий должна выполняться на высоту не менее 0,5 высоты волны над средним уровнем моря и на глубину 0,2 высоты волны ниже этого уровня моря. Если облицовка передней грани не выполняется, то марка бетона должна быть не ниже 300 и В-6.
